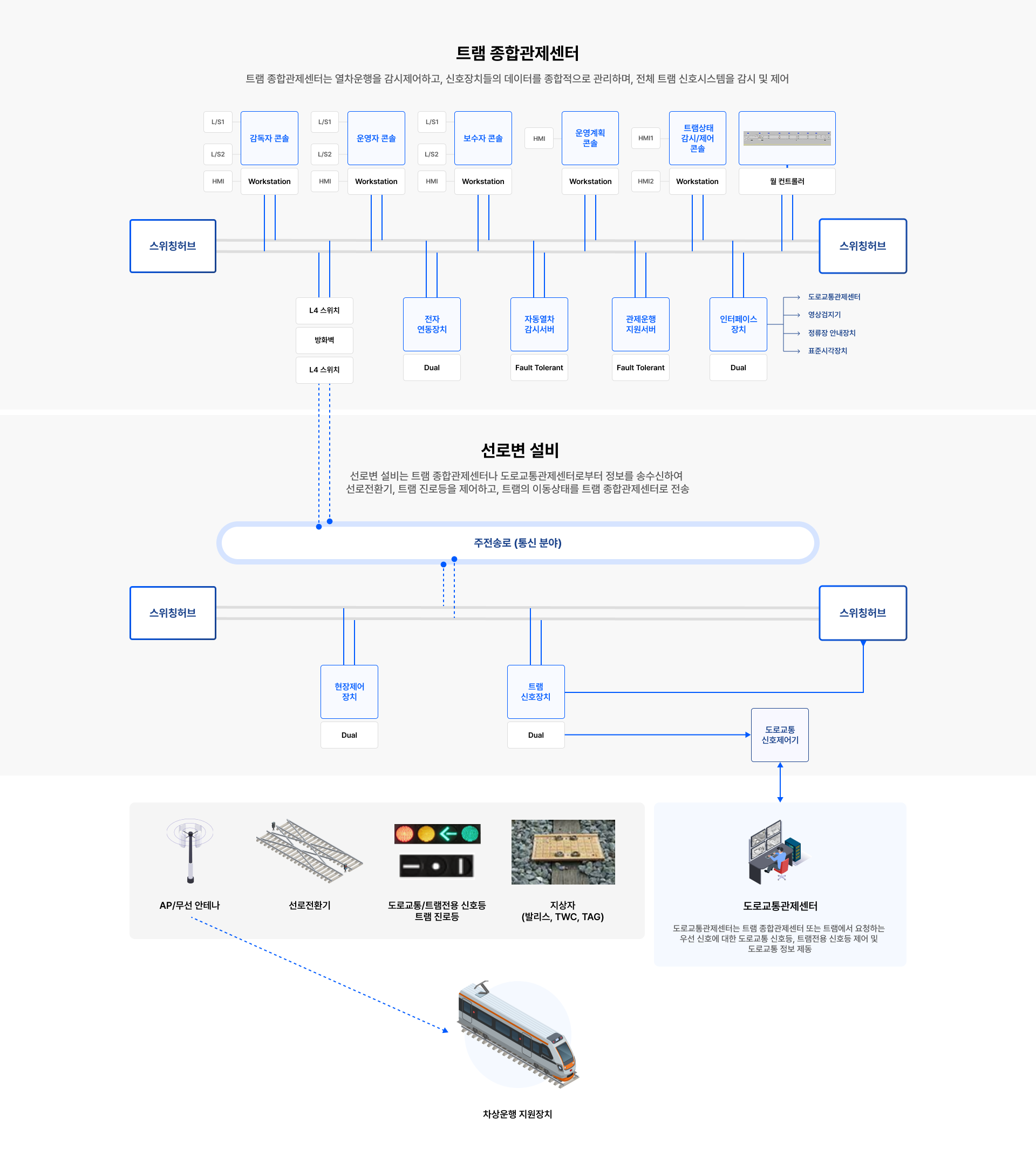

트램신호시스템은 트램 종합관제센터, 도로교통관제센터 및 선로변 설비로 구성된다.
트램 종합관제센터는 열차운행을 감시제어하고, 신호장치들의 데이터를 종합적으로 관리하며, 전체 트램 신호시스템을 감시 및 제어
선로변 설비는 트램 종합관제센터나 도로교통관제센터로부터 정보를 송수신하여 선로전환기, 트램 진로 등을 제어하고,
트램의 이동상태를 트램 종합관제센터로 전송
| 장치명 | 구성 | 상세 기능 |
|---|---|---|
|
자동열차감시장치 |
자동열차감시 서버(TCC) |
|
| 관제 콘솔 |
|
|
| 대형표시반(LDP) |
|
|
|
관제운행지원장치 |
관제운행지원 서버 |
|
| 관제운행지원 콘솔 |
|
|
| 인터페이스 장치 |
|
|
|
전자연동장치 |
전자연동장치(EIE) |
|
|
선로변 장치 |
현장제어장치 |
|
| 트램 신호장치 |
|
|
|
차상 장치 |
차상운행지원장치 |
|

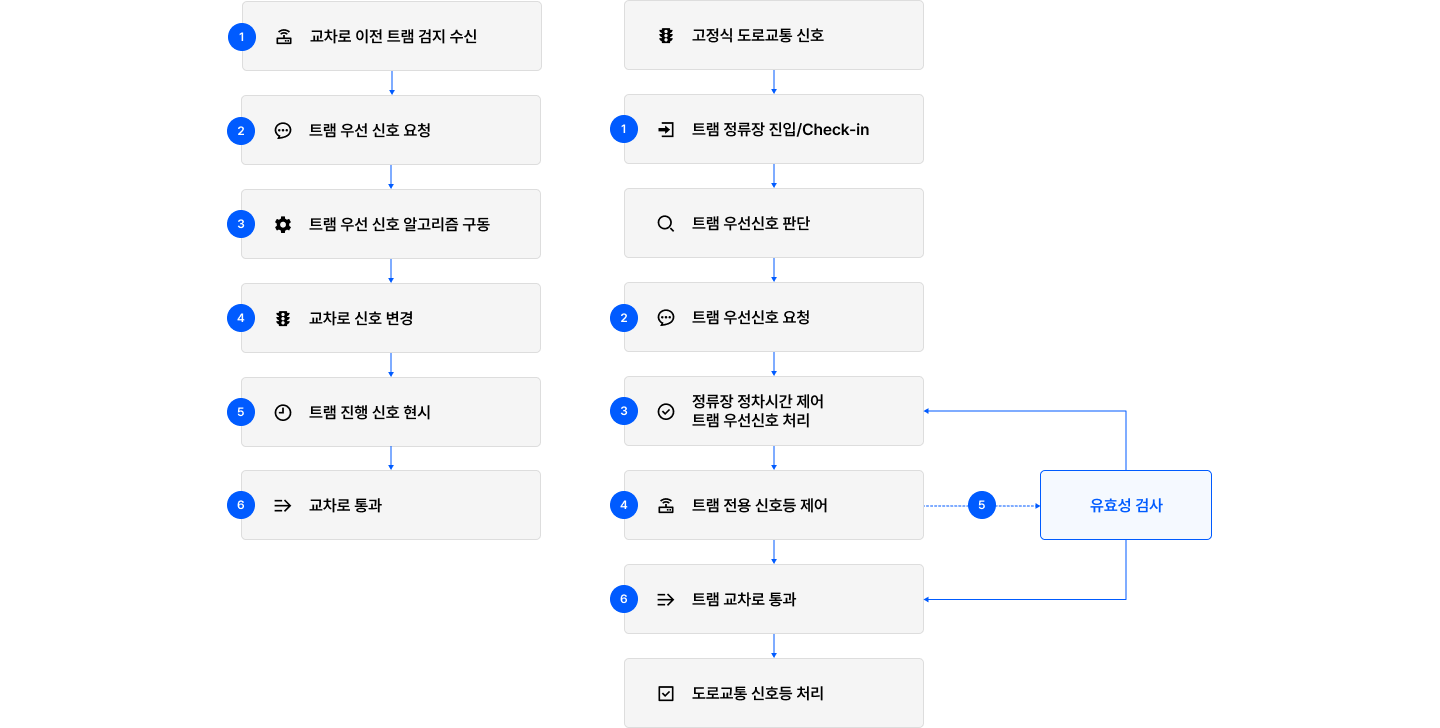

교차로에서 다른 차량보다 트램에 통행의 우선권을 부여
트램의 교차로 무정차 및 운행 정시성 확보
교차로에서 정차 없이 다음 정류장까지 운행하는 정류장 단위의 운행전략 적용
| 방식 | 적용 방법 | 상세 기능 |
|---|---|---|
|
고정식 Passive |
신호 주기 단축 현시 분할 |
|
|
능동식 Active |
Early Green |
|
| Green Extension |
|
|
| Phase Insertion |
|
